Elektroanlagen
Wir bauen für Sie individuelle Anlagen und verbinden in der Produktion Theorie- und Praxiswissen.
Unsere Elektroanlagen werden fachgerecht auf die Bedürfnisse vor Ort abgestimmt.

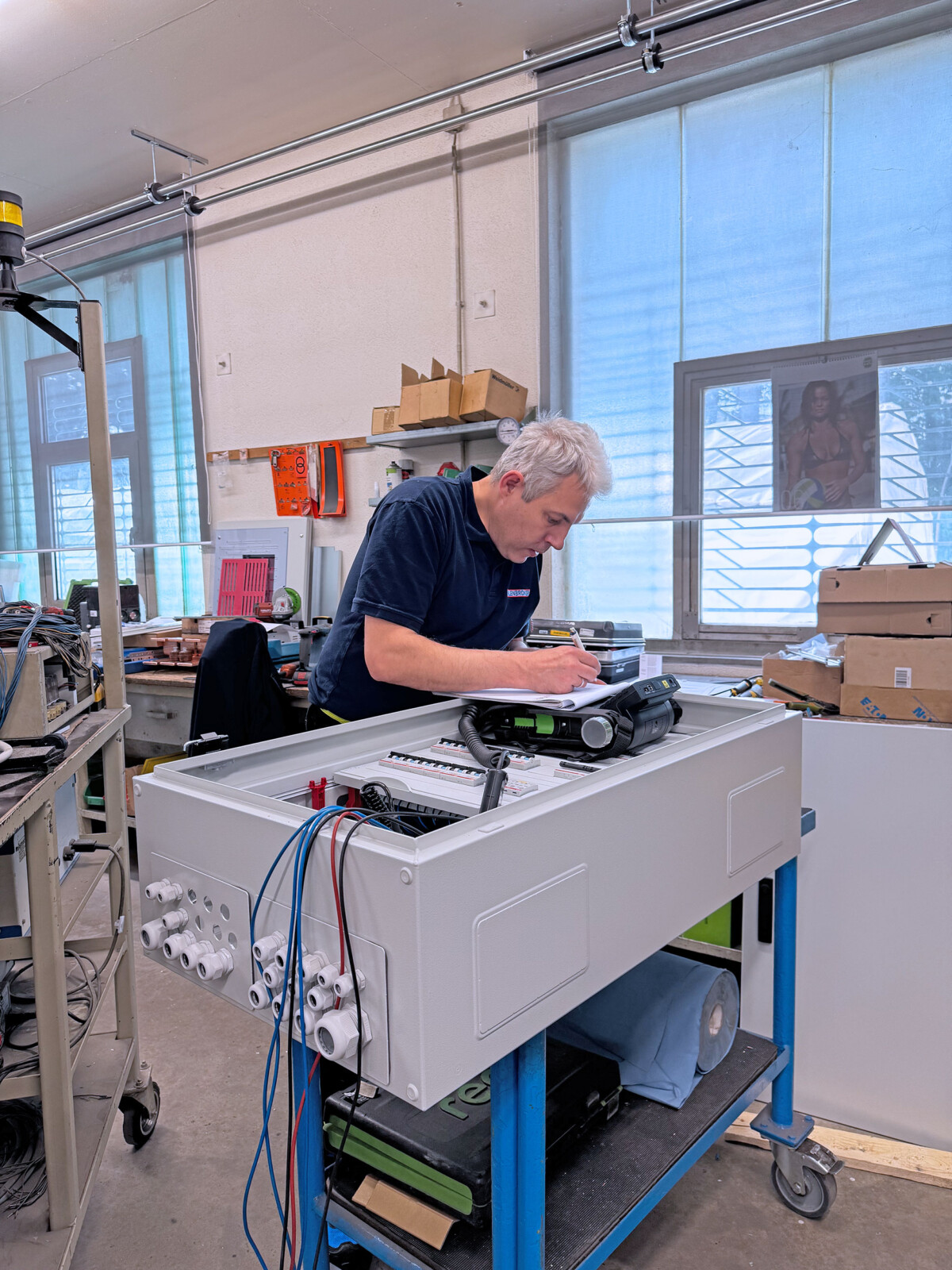

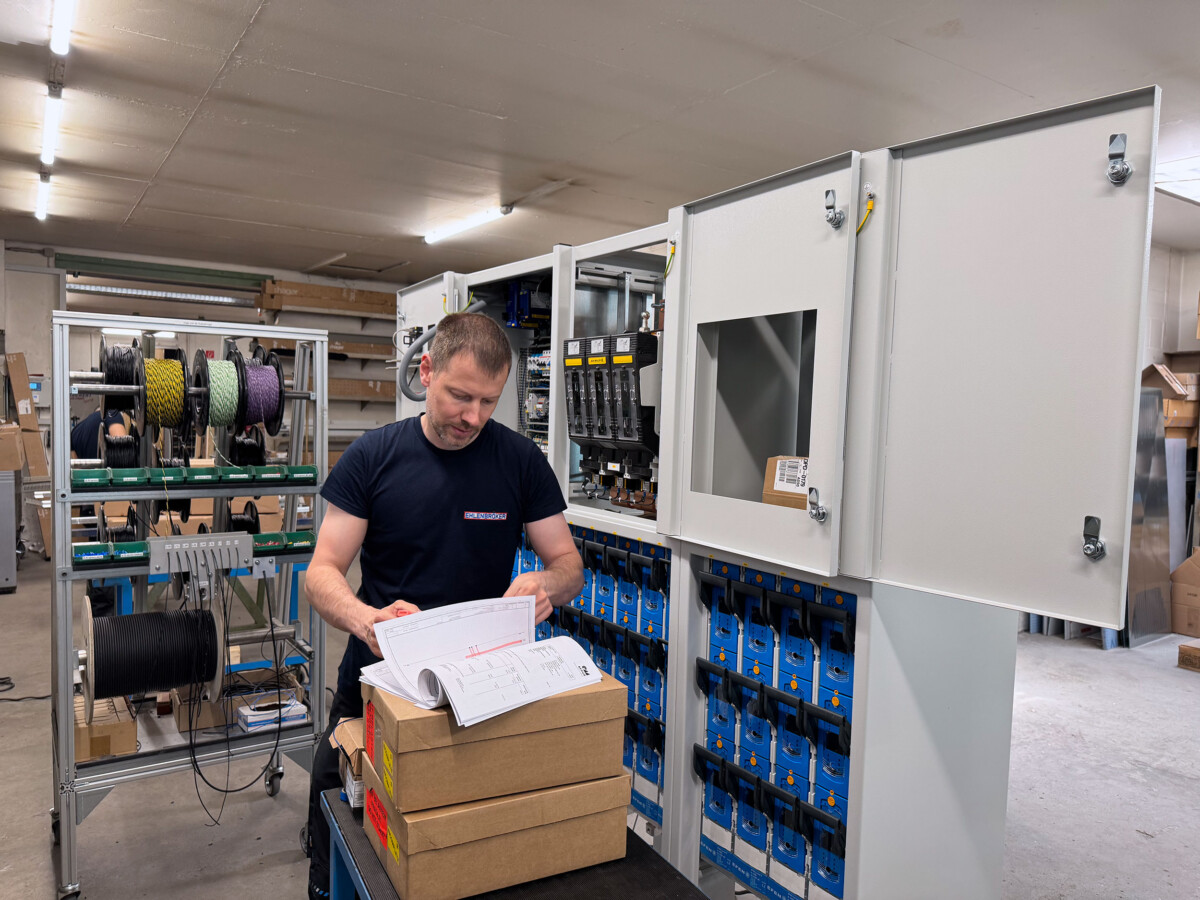

Eigener Schaltschrankbau nach Maß, „Made by Ehlenbröker“
– Bau von Sonderanlagen im Bereich der Energieversorgung
– NS-Schaltanlagen bis 4000A Nennstrom
– Herstellerneutrale Komponenten
Typgeprüfte Schaltgerätekombinationen (TSK)
als lizensierter Partner von GE
Trafostationen
– 10-20kV
– Gebäude komplett ausgebaut/Umbauten, Stationsboden
– Transformatoren, MS-Anlagen SF6 und luftisoliert, NS-Schaltgerüste
Notstromanlagen
– Stationäre Dieselnotstromaggregate bis 630kVA – auch als Ausbau im Container , mit den kompletten Schaltanlagen
– Planung und Montage kompletter Anlagen
– Notstromsteuerung Insel/Parallel, vollautomatisch
– Synchronisiereinrichtung, Nachrüstung bestehender Anlagen / Fremdaggregaten
Wir fertigen darüber hinaus Schaltanlagen und Steuerungen nach Kundenwunsch.
Für die Haustechnik ebenso wie für den Maschinenbau mit SPS-Steuerung (Siemens/Moeller) bis hin zu Visualisierungssystemen.
Der Bau von Stationsböden gehört ebenfalls zu unserem Angebotsspektrum.
NEU: CNC-Kupferstanzen mit Borchert Cu-Profi zum Bearbeiten von Cu-Stangen bis 12mm Stärke.

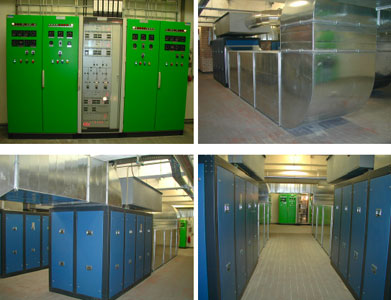

Beispiele aus dem Bereich der Elektroanlagen

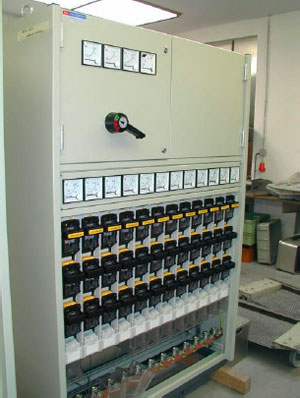

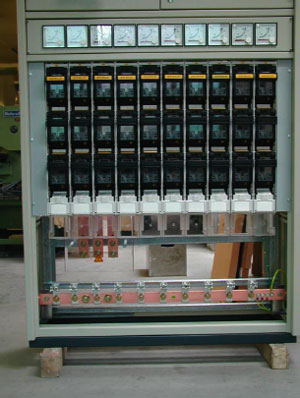

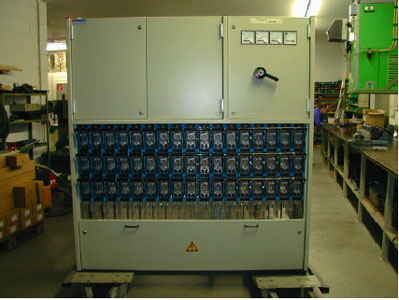

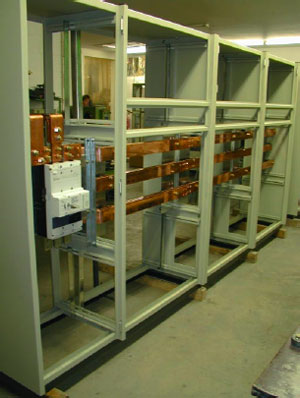

NS-Verteiler nach DIN EN 60439 T1
VDE 0660 Teil 500, VBG 4
| Bemessungsisolationsspannung | 660 V |
| Bemessungsstrom | 1000 A |
| Bemessungskurzzeitstrom | 85 kA |
| Bemessungsbetriebsspannung | 400 / 231 V |
| Einspeiseschalter | 1000 A |
| Einspeiseschalter | Fabrikat: Moeller / ABB / Schneider |
| Abgangsleisten | Fabrikat: Jean Müller / Efen / EBG / Pronutec / ABB |
NS-Verteiler nach DIN EN 60439 T1
VDE 0660 Teil 500, VBG 4
| Bemessungsisolationsspannung | 660 V |
| Bemessungsstrom | 1000 A |
| Bemessungskurzzeitstrom | 85 kA |
| Bemessungsbetriebsspannung | 400 / 231 V |
| Einspeiseschalter | 1000 A |
NS-Verteiler nach DIN EN 60439 T1
VDE 0660 Teil 500, VBG 4
| Bemessungsisolationsspannung | 660 V |
| Bemessungsstrom | 2500 A |
| Bemessungskurzzeitstrom | 85 kA |
| Bemessungsbetriebsspannung | 400 / 231 V |
| Einspeiseschalter | 1600 A |
NS-Verteiler nach DIN EN 60439 T1
VDE 0660 Teil 500, VBG 4
| Bemessungsisolationsspannung | 660 V |
| Bemessungsstrom | 1000 A |
| Bemessungskurzzeitstrom | 85 kA |
| Bemessungsbetriebsspannung | 400 / 231 V |
| Einspeiseschalter | 1000 A |
NS-Schaltanlage
nach DIN EN 60439 T1
VDE 0660 Teil 500, VBG 4
| Bemessungsisolationsspannung | 660 V |
| Bemessungsstrom | 4000 A |
| Bemessungskurzzeitstrom | 85 kA |
| Bemessungsbetriebsspannung | 400 / 231 V |
| Einspeiseschalter | 3200 A |

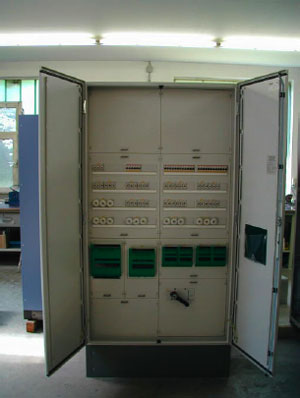

Installationsverteilung als Standschrank
nach VDE 0660 Teil 1 EN 60439
| PTSK oder TSK Ausführung | |
| 250 A bis 1000 A | |
| Bemessungsisolationsspannung | 400 V |
| Bemessungsstrom | 630 V |

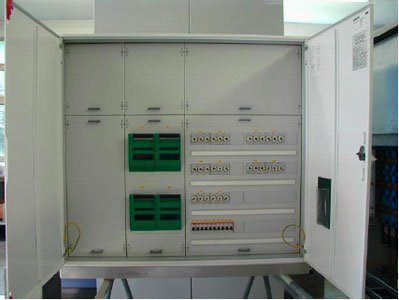

Installationsverteilung als Wandschrank
nach VDE 0660 Teil 1 EN 60439
| PTSK oder TSK Ausführung | |
| 250 A bis 1000 A | |
| Bemessungsisolationsspannung | 400 V |
| Bemessungsstrom | 150 V |
NS-Verteiler nach DIN EN 60439 T1
VDE 0660 Teil 500 PTSK sowie VBG 4
Als Sonderverteiler mit Klarsichttüren und Leistungs-Schalter in Einschubtechnik. Abgangsklemmen auf der Rückseite der Anlage ebenfalls mit Glastüren.
| Sammelschienennennstrom | 1250 A |
| Bemessungsspannung Ue | 690 V AC |
| Bemessungsisolationsspannung Ui | 1000 V AC |
| Bemessungsfrequenz | 50 Hz |
| Bemessungsstrom | 1250 A |
| Bemessungskurzzeitstrom | 85 kA |
| Bemessungsbetriebsspannung | 400 / 231 V AC |
| Steuerspannung | 110 V DC 24 V DC |

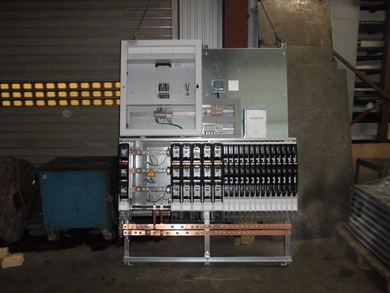

Niederspannungsstationsverteilung nach DIN EN 60 439 T1, BGV-A3
- in Gerüstbauweise ohne Stehfüße
Profilstahl-Konstruktion feuerverzinkt, - mit Montageplatten aus 3mm starken verzinktem Stahlblech
- gekantet zur Abschottung der Leisten und Sammelschienen
- im oberen Teil wird eine Montageplatte für die Meßeinrichtung eingebaut
- der rechte Teil des Verteilergerüstes besteht aus einem Meßschrank nach EWM Norm
Stromführende Teile berührungssicher abgedeckt - Meßgeräte und Bedienungsorgane werden in einer Blende fest eingebaut
- Trafoeinspeisung und Kabelanschlußraum von unten für die Befestigung der zu- und abgehenden Leitungen sind Kabelabfangschienen eingebaut Schaltgeräte sind mit dauerhafter Beschriftung gekennzeichnet.
- Abmessungen: H= 1350, B= 1650, T= 300 mm
Sammelschienensystem Nennstrom 1000A E-CU blank bestehend aus:
HSS E-CU 1x50x10
PEN-Leiter E-CU 1x50x10
Kurzschlussfest verlegt

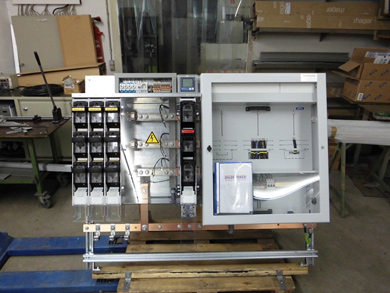

Niederspannungsstationsverteilung
als Schaltgerätekombination nach DIN EN 60 439 T1, BGV-A3
- in Gerüstbauweise ohne Stehfüße für Wandmontage
- Profilstahl-Konstruktion feuerverzinkt,
mit Montageplatten aus 3mm starken verzinktem Stahlblech - gekantet zur Abschottung der Leisten und Sammelschienen
- im oberen Teil wird eine Montageplatte für den Meßschrank eingebaut
- Meßschrank nach EWM Norm ist über den NH-Leisten angeordnet
- Stromführende Teile berührungssicher abgedeckt
- Kabelanschlußraum unten
- Kabelabfangschienen zur Befestigung der zu- und abgehenden Leitungen
- Schaltgeräte sind mit dauerhafter Beschriftung gekennzeichnet
- Abmessungen: H= 2100, B= 1650, T= 300 mm

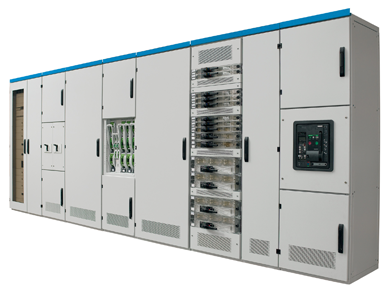

Niederspannungshauptverteilung
als typgeprüfte Schaltgerätekombination nach IEC 61439
Fabrikat GE Power, Typ SEN Plus
Bemessungsbetriebsspannung: 400V AC, 50Hz
Bemessungsstrom der Sammelschiene 2000A
Bemessungskurzschlussstrom Icw: 65kA
Bemessungskurzschlussstrom 50kA/1sec.
Innere Unterteilung: Form 2b
Schutzart: IP 30
- Merkmale:
- Rückwände und Seitenwände verschraubt und feuerverzinkt
Trennwände zwischen den Feldern einschließlich Sammelschienenschottung - Gerüstteile und Verkleidung sendzimirverzinkt, Türen pulverlackiert RAL 7035
- Sammelschienenlage oben oder mittig
- Leistungsschalterfelder für Trafoeinspeisungen
und Abgänge mit offenen Leistungsschaltern Typ EntelliGuard
mit Motorantrieb, Handbetätigung, Festeinbau - Messungen über Multimessinstrument
Verteilerfelder für Sicherungsabgänge mit NH-Sicherungslastschaltleisten
Gr.1 bis Gr. 3, 3-pol. einbaulage Vertikal mit Kabelanschlüssen unten

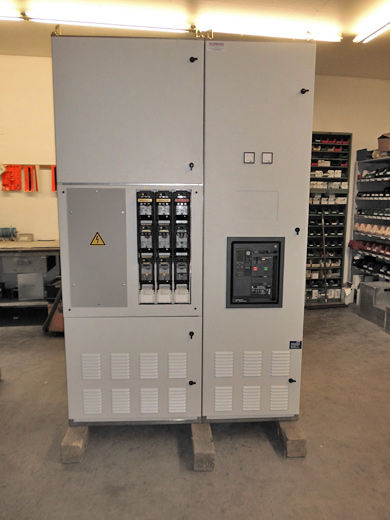

NS-Verteiler nach DIN EN 60439-1 1996-10
typgeprüft
VDE 0660 Teil 500, als Schaltgerätekombination.
Alle aktiven Teile sind BGV-A3 berührungssicher abgedeckt.
Standverteiler zum Einbau in elektrischeabgeschlossene Betriebstätten, zum leichteren anschliessen der Zu- und Abgangskabel ist der untere Verteilerrahmen an der Front abnehmbar.
BxHxT 2200x1950x650mm, Sockel 600mm
Technische Daten:
| Bemessungsbetriebsspannung Ue | 400 V AC |
| Bemessungsisolationsspannung Ui | 1000 V AC |
| Bemessungsfrequenz | 50 Hz |
| Bemessungsstrom der Hauptsammelschiene Ie |
wie nachstehend aufgeführt |
| Bemessungskurzzeitstrom der Hauptsammelschiene Icw |
50 kA/1s |
| Aufstellungsort | Innenraum |
| Zugang von Unten Abgänge nach unten Schutzart IP 20 |
NS-Verteiler Schaltgerätekombination
nach IEC 61439, typgeprüft
| Bemessungsisolationsspannung | 400 V |
| Bemesunngsfrequenz f | 50 Hz |
| Bemessungsstrom der Sammelschiene |
2000 A |
| Bemessungsstrom der Feldverteilschiene |
1550 A |
| Neutralleiter-Bemessungsstrom | 50 % |
| Bemessungskurzzeitstromfestigkeit | 80 kA |
| Bemessungskurzzeitstromfestigkeit der Feldverteilschiene |
65 kA |
| Innere Unterteilung | Form 3b |
| Schutzart | IP 20 |
| Aufstellung | frei im Raum |

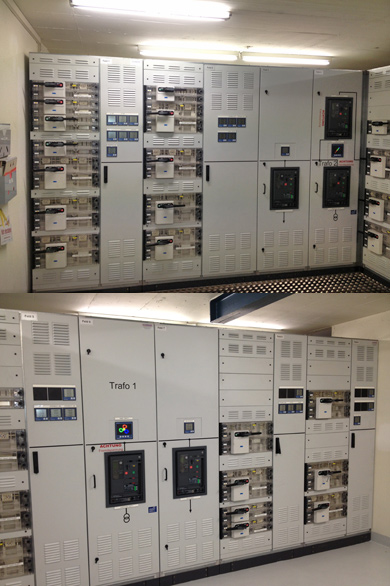

Niederspannungshauptverteilung
Typgepr¸fte Schaltgerätekombination nach IEC 61439
Fabr. GE Power, Typ SEN Plus
| Bemessungsbetriebsspannung | 400 V AC |
| Bemessungsfrequenz f | 50 Hz |
| Bemessungsstrom der Sammelschiene |
2000 A |
| Bemessungsstrom der Feldverteilschiene |
1550 A |
| Neutralleiter-Bemessungsstrom | 50 % |
| Bemessungskurzzeitstromfestigkeit | 50 kA |
| Bemessungskurzzeitstromfestigkeit der Feldverteilschiene |
65 kA |
| Innere Unterteilung | Form 3b |
| Schutzart | IP 30 |
| Aufstellung | frei im Raum |
| Abmessung der Felder | H x B x T 2.200 x (600, 1200) x 600 mm |
| Gesamtabmessung der Anlage | H x B x T 2.300 x 5400 x 600 mm |
Merkmale:
• Sockel 100 mm hoch
• Rückwände und Seitenwände verschraubt und feuerverzinkt
• Trennwände zwischen den Feldern einschließlich Sammelschienenschottung
• Gerüstteile und Verkleidung sendzimirverzinkt, Türen pulverlackiert RAL 7035
• Sammelschienenlage oben oder mittig
• Kabelkanäle und Sekundärverdrahtung halogenfrei
• Leistungsschalterfelder für Trafoeinspeisung
• Kupplung und Abgänge mit offenen Leistungsschaltern Typ EntelliGuard in Einschubtechnik
• mit Multimessinstrument, Kabelanschlüsse unten
• Verteilerfelder Typ B für Sicherungsabgänge mit Sicherungslastschaltleisten Gr. 00 bis Gr. 3, 4-pol., auf den Feldverteilschienen waagerecht gesteckt und unter Spannung austauschbar mit Kabelanschlüssen rechts

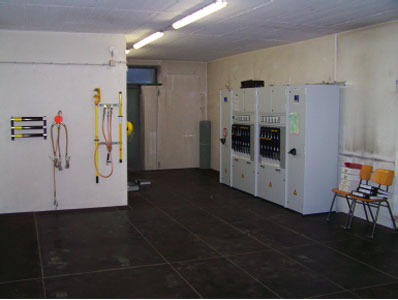

20 kV-Trafostation
Lieferung und betriebsfertige Montage von kompletten 20 kV-Trafostationen und bspw. 20 kV – SF6 – Schaltanlagen
Fabrikat: ABB / Siemens / Driescher / AREVA
4 Felder (3x Kabelfeld; 1x Trafofeld) mit Kurzschlussanzeiger und Erdschlussüberwachung
Betongebäude, Fabrikat: Betonbau / Wirth / Scheidt

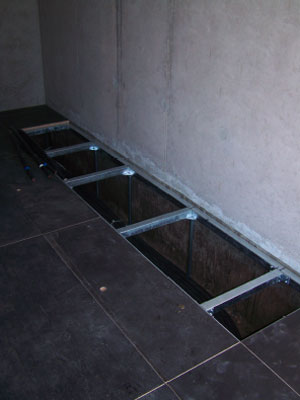

Stationsdoppelboden für Schaltanlagenräume ohne Verriegelung
Bodenhöhebis 800 mm
| Tragfähigkeit | 15 kN/qm |
Die Unterkonstruktion ist aus feuerverzinktem Vierkantrohr, Stützen mit höhenverstellbaren Füßen,
Beplankung mit ASF Fahrzeugbauplatten, 27mm stark

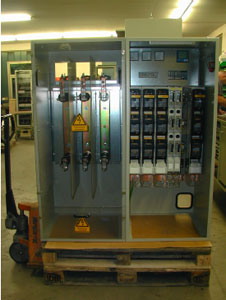

NSHV für Kompaktstationen
Nach DIN EN 60439–1 PTSK
Abmessungen:
| Höhe | 1400 mm |
| Breite | 1230 mm |
| Tiefe | 550 mm |
| Bild 1 | Kompaktstation |
| Bild 2 | Kompakt-EWM |
Die Unterkonstruktion ist aus feuerverzinktem Vierkantrohr, Stützen mit höhenverstellbaren Füßen,
Beplankung mit ASF Fahrzeugbauplatten, 27mm stark
NSHVT nach DIN EN 60 439 – 1
NSHVT nach DIN EN 60 439 – 1,
als partiell typengeprüfte Schaltgerätkombination.
BGV-A4, als Standverteiler in stabiler Ausführung, mit Regendach zum Aufstellen
im Freien.
Abmessungen:
| Breite | ca. 1800 mm |
| Höhe | ca. 1400 mm |
| Tiefe | ca. 600 mm |
Technische Daten:
| Bemessungsbetriebsspannung Ue | 690 V AC |
| Bemessungsisolationsspannung Ui | 1000 V AC |
| Bemessungsfrequenz f | 50 Hz |
| Bemessungsstrom Ie | 250 A |
| Betriebsspannung f | 400 / 231 V |

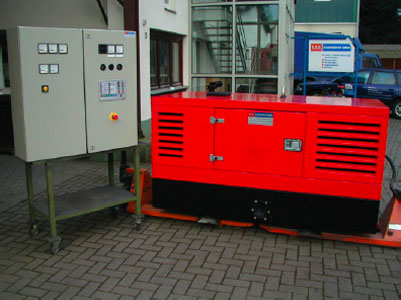

DIESELNOTSTROMAGGREGAT 30 kVA
in schallgedämmter Ausführung mit Start-Stop Automatik
und automatischer Netz-Not-Umschaltung.
Schallpegel ca. 65 -70 dB(A).
Technische Daten:
| Motor | Fabrikat IVECO-Aifo, Typ: 8031 i 06 |
| Leistung | 29 kW nach nach P.R.P.- ISO 8528 |
| Aggregat | |
| Drehzahl | 1500 U/min |
| Leistung | 30 kVA |
| Spannung | 230 / 400 V; 50 Hz |
| Drehstromsynchrongenerator | Fabrikat: Mecc-alte, Typ.:ECO 32 1S/4 |
| Leistung | 30 kVA, bei 1500U/min |
| cos-phi | 0,8 , 400 V, 50 Hz |
| Bauform | MD35, Einlagergenerator |
| Dauerkurzschlussstrom | 3xIN während 10s |
In der Kapsel eingebaut ist ein Kraftstofftank, Tankinhalt 110 Liter für einen 8-stündigen Dauerbetrieb.
Abmessungen:
| Breite | 950 mm |
| Länge | 2000 mm |
| Höhe | 1225 mm |
| Gewicht | 1050 kg |

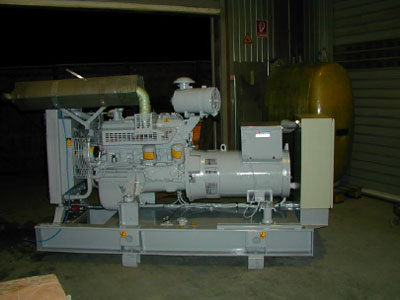

DIESELNOTSTROMAGGREGAT 60 kVA
Schallpegel ca. 90 dB(A)
bestehend aus:
| Wassergekühlter Dieselmotor | Fabrikat IVECO-Aifo, Typ: 8061 i 06 |
| Notstromleistung | 60 kVA bei 1500 U/min P.R.P.- ISO 8528 |
| Drehstromsynchrongenerator | Fabrikat Mecc-alte, Typ:ECO 32 L4 |
| Leistung | 60 kVA, bei 1500U/min |
| cos-phi | 0,8 , 400 V, 50 Hz |
| Bauform | MD35, Einlagergenerator |
| Dauerkurzschlussstrom | 3xIN während 10s |
Kraftstofftagestank, Inhalt für 8 Std. Betrieb,eingebaut in Grundrahmen, inkl. Verrohrung und Inhaltsanzeige.
Starterbatterie 12V Blei – Akkumulatoren eingebaut auf dem Aggregatgrundrahmen (KFZ-Batterien).
Abmessungen:
| Breite | ca. 950 mm |
| Länge | ca. 2300 mm |
| Höhe | ca. 1480 mm |

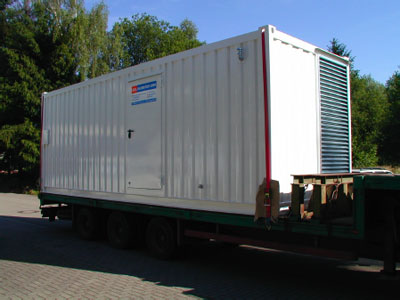

CONTAINER – NETZERSATZANLAGE
-schallgedämmt –
für stationäre Aufstellung
Leistung 300 kVA als Containeraggregat,
komplett mit allen Einbauten und Tankanlage 1.500 Liter
Container Außenmaße:
| Breite | 2438 mm |
| Länge | 7200 mm |
| Höhe | 2591 mm |
Diesel-Aggregatesteuerungen
z.B. für Aggregate
mit einer Leistung bis 1000 kVA
Schaltanlagen für Netzparallelbetrieb mit Leistungsregelung
Sonderbau von Schallkapseln für Aggregateleistung
bis 400 kVA
